一、工程概况

该边坡场地位于深圳市南山区西丽街道，属110KV 变电站场地挖方自然山体拟形成的挖方边坡。场地原为低丘，因拟建变电站需要降低场坪，需对自然山体削坡作边坡支护设计，设计边坡分布在变电站的东侧、西侧及北侧，变电站南侧为规划道路（丽康路），呈“∩”状，设计边坡起点坐标（X=28818，Y=101999），终点坐标（X=28870，Y=102237），拐点坐标（X=28884，Y=101965）、（X=28867，Y=102137）。

设计边坡长度约320m，现状为自然山坡体，坡面多为坡残积土层，为土质边坡。边坡整体呈南北走向，坡顶标高约56.0~86.0m，拟建变电站设计场坪标高约为54米，坡底标高与变电站场坪基本一致，变电站开挖削坡将形成高度约为10～40米的人工边坡，边坡高度大，需进行专门的勘察、支护设计。边坡地理位置见下图1。

图1. 鹏城实验室配套石壁龙 110KV 变电站场地平整地理位置

二、边坡简述

本次场平区域总面积约4488.08平方米，包括110KV石壁龙变电站以及其东侧垃圾站范围。现状场平区域为山体，现状地面呈西北高、南侧低的态势，地面高程介于85.5～54米之间。该项目中不同级别的边坡采用了不同的修复工艺。一级边坡是微风化岩质边坡，坡比为1:0.5，采用了SNS柔性主动防护网和干喷水泥基生态修复施工工艺。二级边坡是中风化混合边坡，坡比为1:0.75，采用了框格梁（预留连通孔）、植生袋和挂网，结合干喷水泥基生态修复施工工艺。三级边坡是中风化土石混合边坡，坡比为1:1，采用了锚喷混凝土、植生孔、植生棒和挂网，以及干喷水泥基生态修复施工工艺。四级边坡是中风化过渡强风化土质边坡，坡比为1:1.5，采用了植生棒和挂网，结合干喷水泥基生态修复施工工艺。五级边坡是强风化土质边坡，坡比为1:1.75，采用了挂网和干喷水泥基生态修复施工工艺。2020年10月，经过项目部相关部门多方调研后，最终选择了三峡大学润智生态科技研究院的专利技术——植被混凝土生态修复技术，用于边坡的修复。具体的施工任务由三峡大学润智生态科技产学研联盟的成员单位深圳市瑞耀霖生态科技有限公司完成。

三、施工措施

   1、施工工艺

清坡→锚钉施工→铺设植生板→挂勾花铁丝网→喷射植被混凝土基材第1层→铺设植生棒→挂镀锌勾花网固定绑扎→喷射植被混凝土基材第2层→喷播种子面层→覆盖无纺布→喷淋系统安装→养护。

2、清坡

清理坡顶线向外延伸1米，清除坡表面的杂草、落叶枯枝、浮土浮石等；坡面修整处理。对于明显存在凸出易脱落碎石，进行排除。 沟壑部位进行修补采用浆砌石或生态袋填充，使坡面平顺，不出现特大角度的负坡和坑洞。

3、挂网锚固

1）锚钉：采用HRB400Ф18螺纹钢，锚钉长60-100cm（完整部位采用小值，破碎部位采用大值）。同时根据现场实际情况，坡面岩体破碎、松散部位锚钉应加长。锚钉在使用前应进行除锈，并采取适当的防锈处理措施。

2）植生板(宽8cm)铺设:应用14#软铁丝固定锚钉和网片的接触位置．绑扎牢固。植生板沿坡面锚钉水平布置，固定于锚钉上,植生板间距约1.0m。

4、挂网锚固

1）基材拌合：把所需要物料量用计量秤称准，倒入计量斗（筒）内，划定标记线与数值，并在计量斗（筒）外侧注明物料名称。配料的控制，即按照设定的植被混凝土物料配方，精准、高效的完成每种物料的添加过程。

2）投料顺序：有机物料、土、有机肥、水泥、润智生态剂、复合肥等，面层加入混合种子。

3）拌合时间：全部物料进入搅拌仓后，搅拌时间不低于3分钟，面层不低于5分钟。

5、植被混凝土喷射

喷射前应先用高压水清洗湿润坡面，然后将制备好的基材通过空压机送风喷射；要求喷枪口距岩面1m左右，一般应垂直于坡面，最大倾斜角度不能超过10°；分基层和面层3次喷射，喷射时间间隔不超过4小时，每个喷层配比和厚度需达到标准要求；喷射过程中还应控制好水灰比，保持喷射物湿润光滑，不允许出现干斑或滑移流淌现象；喷射应正面进行，不应仰喷，凹凸部及死角禁止漏喷。

6、覆盖

无纺布需坡上坡下作业人员同时合作，按照坡面长度放一块，固定一块，无纺布自上而下（或自下而上）进行铺设，贴紧坡面并呈半绷紧状态而不悬空，布面保持平整，无褶皱。顶部底部固定牢固，两布交接处重叠搭接，搭接不少于10厘米。

7、养护管理

包括喷灌洒水、病虫害防治和局部修复等措施；水分补充优先以喷灌方式进行，整个幼苗生长期不允许出现缺水现象；发现病虫害，及时防治防止蔓延。养护管理分为苗期养护与生长期养护两个阶段。苗期养护为施工结束后的第0~60d，生长期养护一般为坡面喷射施工结束后的第61~365d。

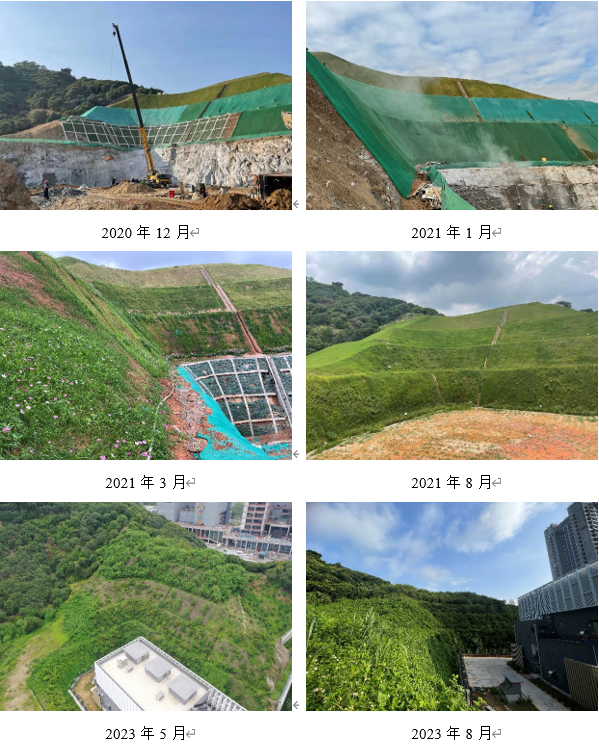

四、坡面演变图

五、结语

经过2年的演化，该项目的边坡植被覆盖率已经达到95%以上。一级边坡和平台区域的植被主要由藤本植物组成，占比高达80%以上。二级边坡上则有花草和灌木植物，分别占比40%，而藤本植物的比例显著下降。三级坡的植被主要由灌木和草本植物组成，占比超过80%。四级和五级坡上的植被主要为灌木，占比高达85%以上。由于深圳市属于亚热带季风气候，降雨充足，因此坡面容易受到雨水冲刷的影响。边坡从修复开始至今，经受了大雨冲刷的考验，但基材层没有发生任何脱落、开裂或雨水冲刷形成的沟槽等问题。同时，植被生长茂盛，展现出出色的水土保持效果。这些结果显示出该项目在水土保持方面取得了显著的成果。通过密植的植被覆盖和稳固的基材层，该修复区域能够有效地防止雨水冲刷，保持土壤的稳定性和完整性。同时，茂盛生长的植被进一步增强了整个区域的生态功能，并提供了良好的生态美观。

润智技术团队作为国内最早关注工程扰动区生态修复的研发团队之一，在二十余年持续性的研究进程中，形成了独具特色的、国际领先的边坡防护与生态修复技术体系。核心技术（CBS、VCS、PEB）广泛应用于水利电力、交通、矿山、市政等领域的高陡岩石边坡、土质边坡、混凝土边坡、滨水岸坡、库区消落带和矿山边坡的防护与生态修复。应用范围已覆盖全国24省市自治区，推广应用总面积逾2500万㎡。团队凭借其卓越的研发成果和广泛的应用范围，在保护和修复工程扰动区的生态环境方面做出了重要贡献。未来，团队将继续秉承绿水青山就是金山银山的理念，为实现"双碳"目标作出贡献，努力为建设更美好的自然生态环境而奋斗。
