【工程应用】广西驮英水库枢纽混凝土边坡生态治理

作者: admin_li   时间:2021-06-16 11:20:43   点击:2805次

一、工程概况

      驮英水库位于广西宁明县那堪乡垌中村上游约6km的珠江流域西江水系明江支流公安河上游河段,坝址下游距那堪乡28km,距宁明县城约115km,是一座以灌溉、供水为主,兼顾发电等综合利用的II等大(2)型水库,为广西左江治旱驮英水库及灌区工程的龙头供水水库。

      驮英水库枢纽工程生态治理边坡包括:灌溉发电引水隧洞、进水塔及交通道路开挖边坡。本项目边坡为混凝土边坡+预埋植生孔,分级平台宽度1.5-2m,每级坡高8-10m,坡比1:0.5、1:0.75和1:1。生态治理采用三峡大学润智生态科技研究院的专利技术——CBS植被混凝土生态修复技术。

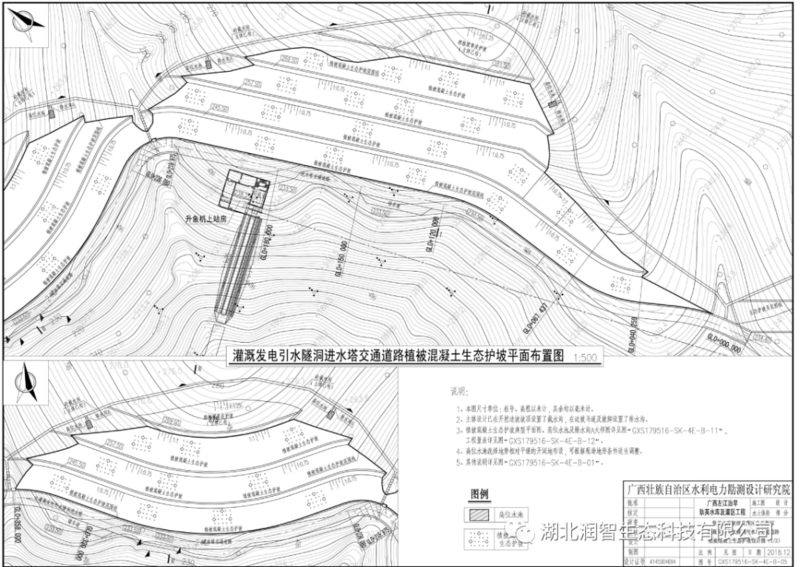

枢纽工程生态护坡平面布置图



二、施工措施

1.坡面预处理

◆坡顶、马道、坡脚、坡面与坡面尽头连接处,设截排水沟。

◆清坡。清理坡面开口线以上植被结合部,清理宽度1.5m-2m(根据现场实际情况调整宽度)以铲除原始边坡上植物枝干为准,对地下根茎无必要进行挖除;清除坡表面的杂草、落叶枯枝、浮土浮石等。

◆预埋植生孔上部开口并清孔,植生孔外露长度大于5cm的,进行修割,便于植生棒铺设和坡面挂网施工。

2.锚钉、网筋要求

◆锚钉采用C18钢筋,根据坡面实际,长度0.6m-1m区间,横向和竖向间距均为1m。

◆铁丝网采用14#包塑活络铁丝网,网孔5cm×5cm,网片搭接10cm。

◆植生棒采用聚丙烯PP纤维材质,直径10cm,长度3m。灌装特制营养土,沿坡面锚钉水平铺设并固定于锚钉上,竖向间距1m。

3.基材拌合

◆物料计量及精准配料

根据基材配比表把所需要物料量用计量秤称准,倒入计量斗(筒)内,划定标记线与数值,并在计量斗(筒)外侧注明物料名称。配料的控制,即按照设定的植被混凝土物料配方,精准、高效的完成每种物料的添加过程。

◆混合植物种子定装配置

  根据植物种子配比表各项植物种子的每平方用量乘以相同的倍数,依顺序一一称出后,在平坦干燥的地上或者合适的容器中,加以搅拌均匀。

◆拌合要求(投料顺序、拌合时间)

  未过筛或无法过筛土壤严禁使用,每天的拌合数量必须准确记录到施工日报中。无论天气如何,即便材料拌和在室内,下班前也一定要覆盖好所有的材料和半成品。材料使用和出入库要有记录,评估配合比控制的准确性,当天拌合料当天用完。

  投料顺序:有机物料、土、有机肥、水泥、生态剂、复合肥等,面层加入混合种子。

拌合时间:全部物料进入搅拌仓后,搅拌时间不低于3分钟,面层不低于5分钟。

4.喷植施工

◆植被混凝土喷射厚度为基层10cm、面层2cm。植被混凝土喷植为“先基层,后面层”,开班后,提前配制搅拌足够数量的面层混合料,单独储放喷锚机上料处的储存台(板槽)备用,再有条不紊地进行基层混合料的配制搅拌。

◆喷播过程中严格控制喷射压力,喷枪口距离岩壁不得超过2m,垂直于坡面喷植。发现网片松散、外鼓情况,及时加固。单个喷枪手喷播宽幅应在6m以内,高度3m以内。便于控制喷播范围和厚度。

◆切换基层、面层时,要上下呼应,有准确的时间记录,防止漏喷或混料。喷枪手就是“指挥长”,基材拌合组、机械组、水电组、送料组等,都需要配合喷枪手,一切工作都围绕喷枪手来。何时送风送水、送料、基层和面层的转换,都需听从喷枪手的指令。保证喷植质量。

5.覆盖

◆喷播完成的坡面,根据施工季节,选择覆盖无纺布或遮阳网。覆盖后可以缩短种子的发芽时间,保持坡面湿润,节约用水。降低雨水冲刷,防止形成径流。降低种子流失,减少土壤水分的蒸发量,防止鸟类觅食种子。

◆覆盖时,需坡上坡下作业人员同时合作,按照坡面长度放一块,固定一块,自上而下(或自下而上)进行铺设,贴紧坡面并呈半绷紧状态而不悬空,布面保持平整,无褶皱。顶部底部固定牢固,交接处重叠搭接,搭接宽度不少于10cm。用竹筷或U型钉锚杆等连接器件横向、纵向分别连接固定覆盖物,竹筷或U型钉用量为每平方米不少于1只(视边坡而定),防止风吹布破。

6.养护

◆喷播施工结束后及时安装喷(浇)灌系统,进行养护,喷播完成后的初期养护,需要持续保持一定的湿润度(似干非干,似湿非湿)。

◆喷灌系统由供水管道、主供水管道、供水支管、喷头、水龙头和控制阀组成。根据坡面喷淋系统线路图铺设。保证喷灌系统的喷洒覆盖率≥95%,雾化度适中。

◆需要人工辅助养护的特殊部位,勿用直流水直接对冲坡面,应营造雾化状喷水,养护时间应躲开高温暴晒时段。人工洒水应遵循“喷洒时间短一些,喷洒次数多一些”、“来回交替”直至充分浇透。

◆养护中需要防治苗木病虫害的发生,对可能出现的病虫害要进行病理分析,有针对性地采取治理措施。

7.质量检验内容与指标要求

◆实际施工中参考执行《水电工程陡边坡植被混凝土生态修复技术规范》NBT35082-2016。

◆种植土、有机物料、生态改良剂的检测是原材料检测的主要内容。

◆植被混凝土成品主要检测指标包括:容重、通气孔隙率、pH值、有效含水率、水解氮、有效磷、速效钾、无侧限抗压强度、降雨侵蚀模数。其中通气孔隙率、pH 值、无侧限抗压强度属于关键指标。


三、施工过程

图片 图片

 坡面及植生孔清理



图片 图片

锚钉安装&植生棒铺设



图片 图片

挂网&绑扎固定



图片 图片

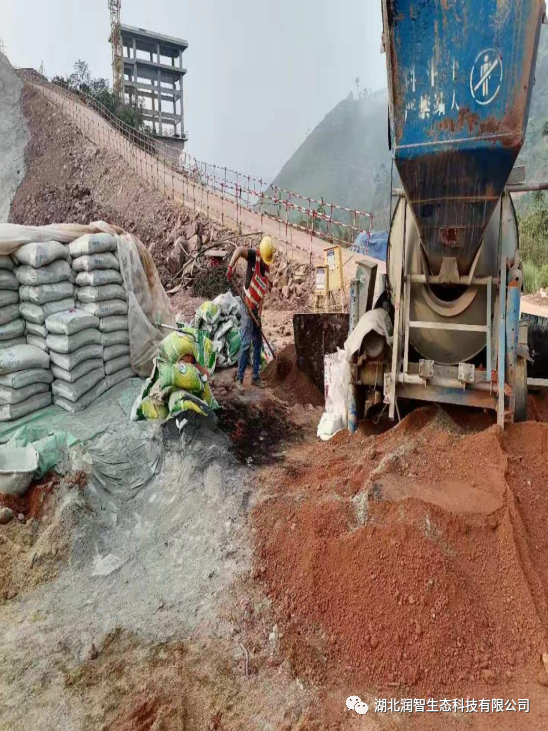

土料加工



图片 图片

材料准备



image.png image.png


技术交底&验坡开喷



image.png image.png


基材拌合&喷植



图片 图片

坡面浸润&基材喷植





坡面覆盖&养护系统安装



四、效果展示

坡 面 原 貌 图

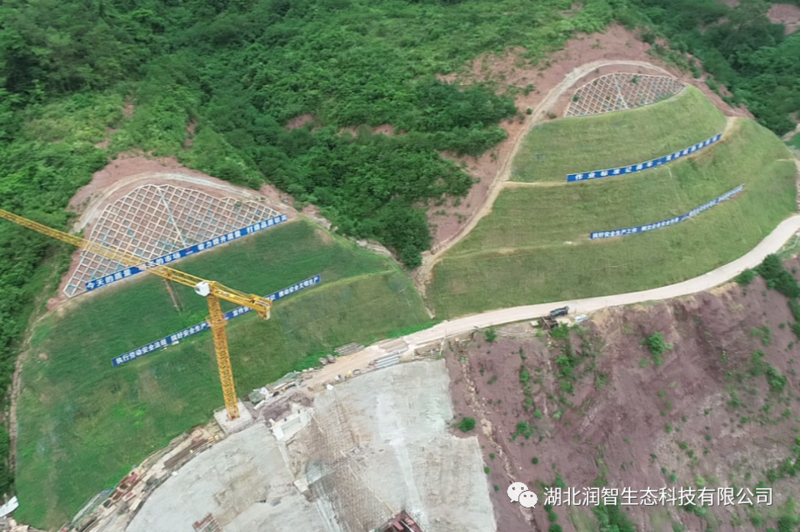

施工完成两个月后






施工完一年后








五、总结展望

      植被混凝土生态修复技术在混凝土边坡上的应用,得到了业主和主管部门的高度认可。进一步体现了植被混凝土技术的综合优势,目前总体修复效果和经济效益达到预期。

      植被混凝土修复后的坡面,在经历了一年多的周期考验后,基材整体稳定、肥力持久、植物立体效果逐步凸显,花草占比80%,藤灌占比20%,本土植物已经慢慢融入,坡面植物覆盖率达到100%。

      广西左江治旱驮英水库枢纽生态修复工程,于2019年12月开始到现在,共完成植被混凝土施工面积约30000㎡,做到施工全程监管,安全文明施工。

      作为生态修复行业的引领者,我司积极响应国家的“两山”理论,把先进的技术成果转化应用到实际工程,在边坡生态修复的战场上,我们润智团队的全体工作者们,一丝不苟地严把质量关,稳扎稳打,克服一切困难完成每一项工作任务。
